山區、礦場、林場、水庫

戶外4G 5G手機通信覆蓋系統方案

一、項目簡介

一、山區偏遠，信號弱，怎么辦？

由于地處偏遠，一般只有基站的低頻信號（移動聯通電信800MHZ-900MHZ）才能到達，所以，在山區出于客觀原因，搞好通話問題已經是很滿足了，當然，能解決4G上網問題就更好！但是不是每個場景都可以同步解決，遵循科學原理，爭取做到最優。

在山區，手機信號不好是由于山體遮擋，部分位置有手機信號，我們可以作為信號引入點，一般要求手機顯示能滿格，本方案安裝后能使手機信號增強，改善通話網絡環境，方便與外界溝通。

礦區的片區信號加強示意圖

信號采集點的選定：

在生產區域的周邊選取信號接入點，該接入點滿足2個條件：

1.能直接望到基站；2.位于覆蓋區域的前端。

用專業的軟件可以分析基站的FREQ頻段、RSRP強度和信號質量SINR；

該截圖發給技術確認（技術微信號13763358557），信號質量可行情況下，敷設光纖，到信號弱、而且與采集點有一定隔離度的地方（室內，或者是空曠200米）

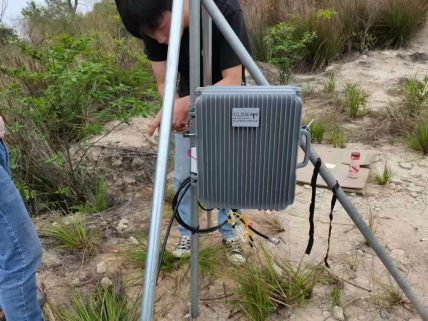

重發站（發射點）的選定

該選址要求有電源，當然，可以用光電復合纜來代替光纜。這樣光電一步到位！

發射點要與采集點有一定的隔離度（戶外的話，主要是距離）或者有建筑、小山包的遮擋，這樣由自然形成的隔離帶更好。基于”發出的信號不讓接收點收到”的原則，可以根據經驗評估隔離度。

一般為：空曠地區和工地板房地區

樓頂?shù)男盘柛采w天線

通電后，系統工作后，之前的信號盲區，變成了信號滿格的地方。根據接入點的信號強度，發射端最大可以輻射2000米距離；

可為開發中的工區提供施工時的應急通信，方便聯系外界，提高工作效率；也可為日后旅游做下基礎，方便游客、工作人員與外界聯系。

系統主要指標：上行信噪比

手機信號直放站也屬于放大器的類別，會放大信號，也會放大噪音。在長距離信號覆蓋的項目，把握好一個原則很重要：那就是“中繼不要超過3級！”

技術依據：基站的白噪聲為-120dBm，為了保證接收機的靈敏度，需要設置上行增益，使上行鏈路的總輸入噪聲小于-120dBm。

本方案的主設備為光纖直放站系統，低噪小，信號質量好。首選型號為SRF-L1800;由于三大運營商的基站都會有1800MHz的頻率，我們可以做一個通用頻率滿足三家的設備。這樣經濟實惠。當然，特殊情況下，還是要分頻率，分開做。

礦山生產區的信號覆蓋

光纖直放站（前置機+重發機系統）

產品圖片

通信基站前置機            重發機

主要材料清單：

成功案例：
